3차원 측정의 핵심기본 원리와 응용
3차원 측정은 현대 제조 및 설계 분야에서 핵심적인 역할을 수행하는 기술 중 하나로써, 물체의 형상, 치수, 표면 특성을 정밀하게 측정하는 데에 사용됩니다. 이 기술은 다양한 산업 분야에서 품질 향상, 제조 공정의 최적화, 디자인 검증 등에 활용되며, 3차원 공간에서 물체를 정량적으로 분석하는 데 필요한 다양한 원리들이 적용됩니다.
1. 기본적인 3차원 측정의 원리
3차원 측정은 기본적으로 물체의 공간적인 위치와 형상을 정확하게 파악하기 위한 기술로서, 여러 가지 원리를 결합하여 사용됩니다.
광학적 원리: 광학적인 측정은 주로 빛이나 레이저를 이용하여 물체의 표면을 조사하는 원리입니다. 레이저 스캐닝이나 프로파일로미터를 사용하여 표면의 형태를 측정하거나, 구조 광학 원리를 이용하여 물체의 3차원 구조를 파악할 수 있습니다.
종합 측정 원리: 다양한 센서와 기술을 종합적으로 활용하여 물체의 특성을 측정하는 방법입니다. 이는 광학 센서, 초음파 센서, 접촉 센서 등을 결합하여 사용하며, 각각의 데이터를 종합하여 높은 정확도의 측정 결과를 얻을 수 있습니다.
접촉 및 비접촉 원리: 접촉 센서를 사용하여 물체의 표면을 직접 측정하는 방법 외에도 비접촉 센서를 사용하여 레이저나 광선을 이용하여 표면을 조사하는 방법도 있습니다. 비접촉 원리는 표면 손상 없이 측정이 가능하며, 특히 미세한 부품이나 연속된 곡면의 형상을 측정하는 데에 효과적입니다.
2. 광학적 3차원 측정 원리
레이저 스캐닝: 레이저 스캐닝은 레이저 빛을 투사하여 물체의 표면에 반사되는 빛을 측정함으로써 물체의 3차원 형상을 구성하는 원리입니다. 레이저 스캐너는 빠른 속도로 대상을 촬영하여 수백만 개의 점을 측정하고, 이를 통해 정확한 3D 모델을 생성합니다.

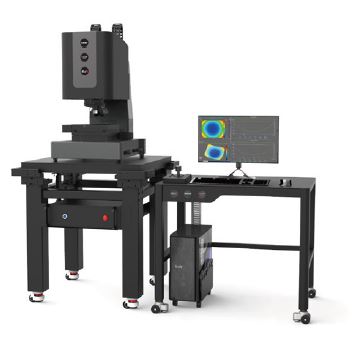

프로파일로미터: 프로파일로미터는 표면의 프로파일을 측정하는데 사용되는 광학 기기입니다. 레이저 빛이나 화상 센서를 통해 표면의 높이를 측정하고, 이를 통해 물체의 특성을 정밀하게 파악할 수 있습니다. 고해상도의 측정 결과를 제공하며, 미세한 표면 특성까지도 파악 가능합니다.
3. 비광학적 3차원 측정 원리
종합 측정 시스템: 비광학적 3차원 측정에서는 다양한 종류의 센서와 소프트웨어를 종합하여 사용하는 경우가 많습니다. 접촉 센서, 비접촉 센서, 초음파 센서 등을 사용하여 다양한 정보를 획득하고, 이를 종합하여 물체의 3차원 형상을 구성합니다.
접촉 센서: 표면에 직접적으로 접촉하여 치수를 측정하는 방법으로, 좌표 측정기, 프로브 등이 사용됩니다. 정밀한 측정이 요구되는 경우 사용되며, 고정밀한 가공이 가능한 대상에 주로 활용됩니다.
비접촉 센서: 광학적 센서, 레이다, 초음파 등을 이용하여 물체와의 거리, 형상 등을 측정하는 방법입니다. 접촉 없이 측정하기 때문에 물체의 손상 없이 측정이 가능하며, 자동화된 생산 라인에서 효과적으로 사용됩니다.
4. 3차원 측정의 응용 분야
제조업: 3차원 측정 기술은 제조업에서 제품의 정밀한 치수 측정과 품질 향상을 위해 활용됩니다. 자동차, 항공우 User
주, 의료기기, 전자 제품 등 다양한 산업 분야에서 사용되며, 제조 과정에서의 정밀한 측정은 제품의 품질을 향상시키고 생산 효율성을 증대시킵니다.
의료 분야: 의료 분야에서는 환자 개인의 해부학적 특성에 맞춘 맞춤형 의료기기 제작 및 치료 계획 수립에 3차원 측정이 활용됩니다. 개체별 맞춤형 임플란트, 보철물 등을 제작하기 위해 정확한 해부학 정보가 필요하며, 이를 위해 3D 스캐닝과 모델링 기술이 사용됩니다.
디자인 및 예술: 3차원 측정 기술은 제품 디자인, 건축, 조형물 제작, 예술 등 다양한 분야에서 창의적으로 활용됩니다. 예를 들어, 건축 분야에서는 건물의 형상을 정확하게 측정하여 디자인 프로세스를 지원하고, 예술가들은 복잡한 조형물을 만들기 위해 3D 스캐닝과 프린팅을 활용합니다.
엔터테인먼트 및 게임 산업: 영화, 애니메이션, 게임 제작에서는 3차원 측정 기술이 필수적입니다. 배우의 얼굴을 스캐닝하여 디지털 캐릭터를 만들거나, 게임 캐릭터의 움직임을 측정하여 현실적인 애니메이션을 구현하는 데에 사용됩니다.
사물 인터넷(IoT) 및 스마트 제조: 3차원 측정은 사물 인터넷과 스마트 제조 분야에서도 핵심적으로 사용됩니다. 제조 과정에서 발생하는 다양한 데이터를 실시간으로 수집하고 분석하여 생산 프로세스를 최적화하고 불량률을 최소화하는 데에 기여합니다.
사용자 정의 제작 및 복원 수술: 개인 맞춤형 제품이나 수술은 3차원 측정이 더욱 중요해지고 있습니다. 개인의 신체적인 특성에 따라 맞춤형 제품을 만들거나, 수술 전에 정밀한 3차원 모델을 통해 수술 계획을 세우는 데에 적용됩니다.
5. 미래 전망 및 도전 과제
빅데이터와의 통합: 3차원 측정은 수많은 데이터를 생성하게 되는데, 이를 효과적으로 처리하고 분석하는 데에 빅데이터 기술을 통합하는 것이 미래의 도전 과제 중 하나입니다. 이를 통해 실시간 분석 및 예측이 가능해지며, 제조 프로세스의 최적화에 기여할 것으로 기대됩니다.
높은 해상도 및 정확도 요구: 현대 제조 및 의료 분야에서는 더 높은 해상도와 정확도가 요구되고 있습니다. 미세한 부품이나 복잡한 형상을 정확하게 측정하기 위해서는 센서 기술 및 데이터 처리 기술의 발전이 필요합니다.
자동화 및 로봇과의 통합: 자동화 및 로봇 기술과의 통합이 더욱 강화될 것으로 예상됩니다. 자동화된 3차원 측정 시스템은 생산성을 향상시키고 인간의 개입을 줄여 정확성을 높일 수 있습니다.
보안 및 개인정보 보호: 3차원 측정 시스템이 많은 양의 개인정보를 다루게 되면서 보안과 개인정보 보호에 대한 고려가 더욱 중요해지고 있습니다. 안전한 데이터 관리 및 전송 방법이 발전되어야 합니다.
3차원 측정 기술은 제조, 의료, 예술, 엔터테인먼트, 스마트 제조 등 다양한 분야에서 혁신을 이끌어내고 있습니다. 지속적인 기술 발전과 응용 확장을 통해 미래에는 더욱 정밀하고 다양한 분야에서의 활용이 기대됩니다.
